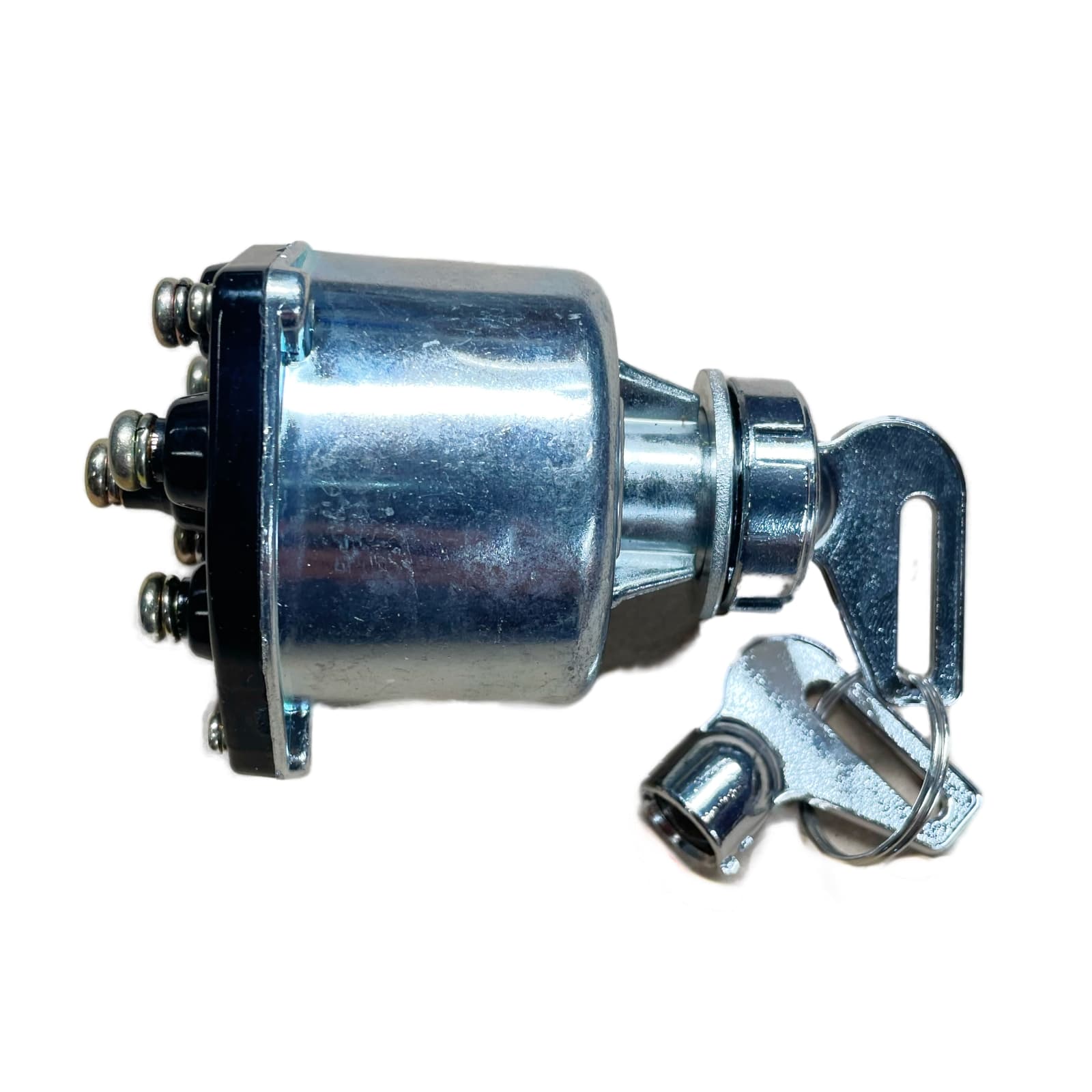

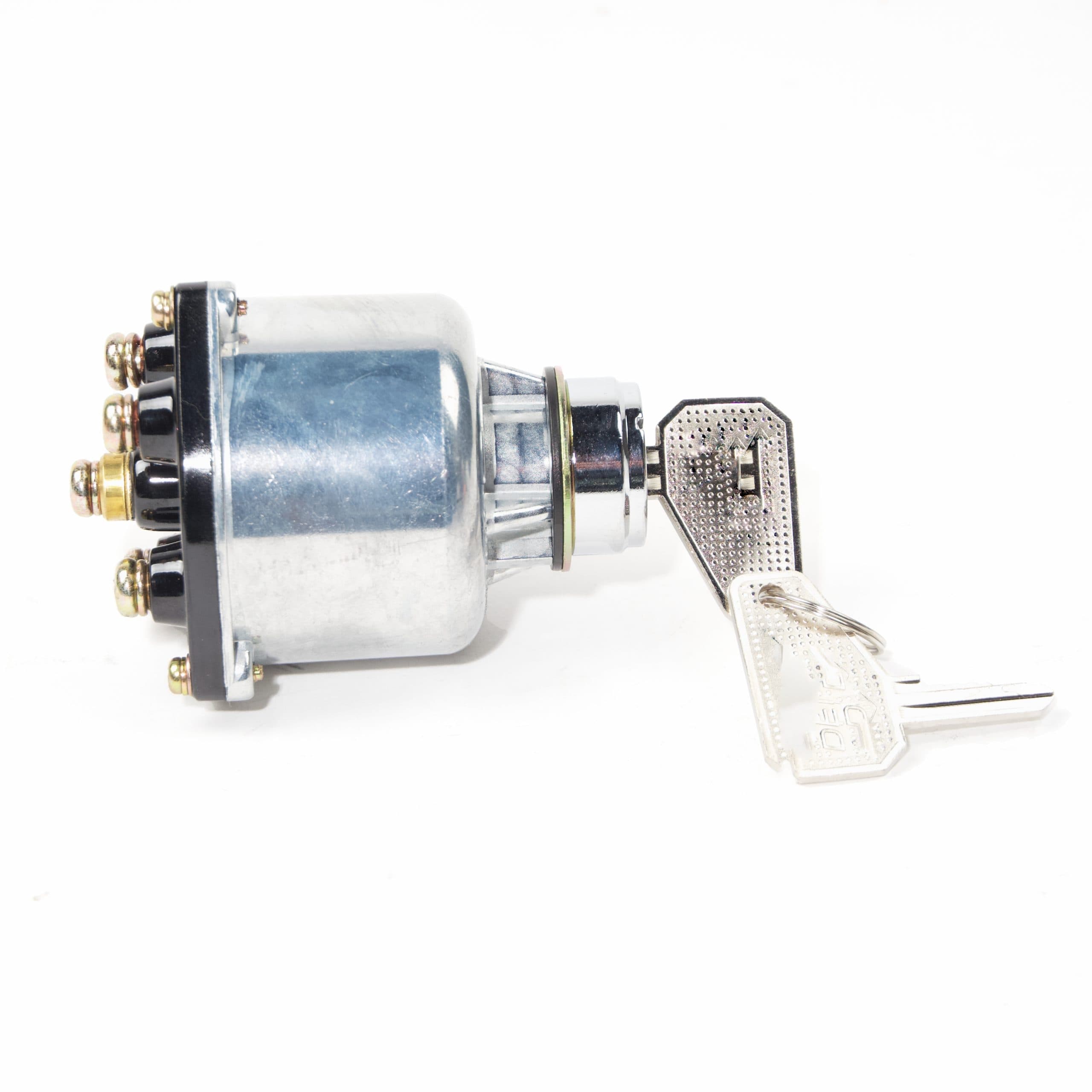

Contactslot algemeen Kubota | Yanmar | Iseki

-1 (links)

GLOW

B → BR

Voorgloeien zolang sleutel wordt vastgehouden

0

UIT

Geen

Alles uit, sleutel uitneembaar

1 (rechts)

AAN

B → R1, R2, (soms ACC)

Contact aan, stroom naar dashboard & kleppen

2

START

B → C + R1/R2

Startmotor geactiveerd

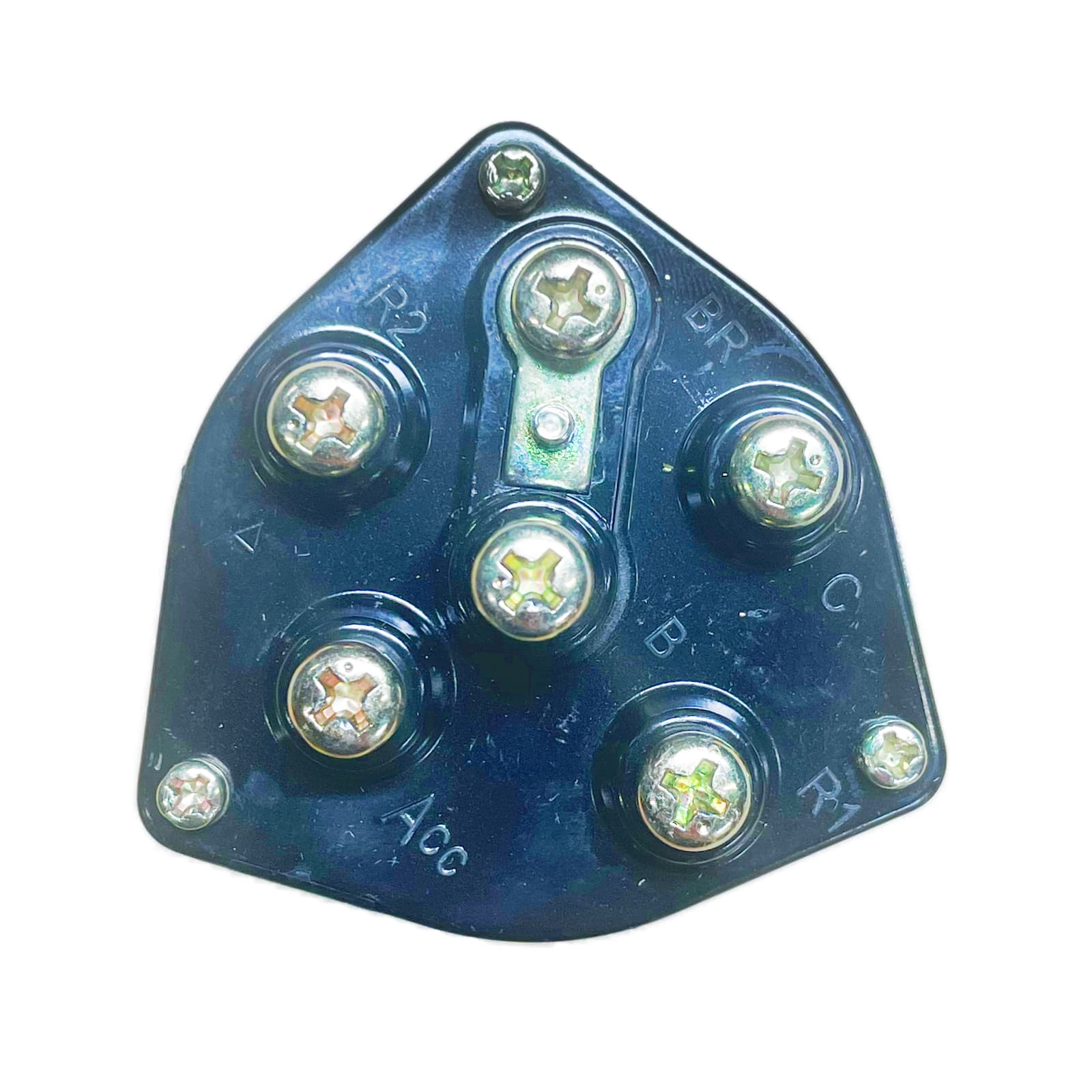

B

Battery (12V voeding in)

Altijd

Voeding voor intern contact

BR

Glow (voorgloeien)

Alleen bij -1

Naar gloeirelais of directe gloeibougies

R1

Run 1 (hoofdcontact)

Stand 1 & 2

Dashboard, relais, zekeringkast, motorfunctie

R2

Run 2 (nevenvoeding)

Stand 1 & 2

Gloeicontrolelamp, extra circuits

C

START / naar startrelais of startmotor

Alleen bij stand 2

Stuurt de startmotor of startrelais aan

ACC

Accessory

Soms alleen in stand 1

Radio, verlichting (zelden bedraad bij tractoren)
